全自動彎管機整個設備構造與原理是什么
發布時間：2023-09-13 閱讀：752次
轉彎時，彎管機不工作，由主驅動設備推動，承擔圓上力和阻力扭矩。轉臂的位置由彎管設備拖動。實際操作時，關閉電磁制動器，啟動歸位油電機，轉動原點，關閉油電機，關閉電磁制動器，提前準備下一個姿勢。雖然零件被推廣，但它承擔著圓上力和阻力扭矩。轉臂的位置由彎管設備拖動。實際操作時，關閉電磁制動器，啟動歸位油電機，轉臂轉向原點，關閉油電機，關閉電磁制動器，提前準備下一個姿勢。轉彎機彎曲時，轉臂承擔圓上力和阻力扭矩，轉臂的位置由彎管機拖動，位置速率為2．2r／min。
當全自動彎管機調整彎曲半次時，啟動直線模塊油電機，移動直線模塊控制臺，根據直線模塊標記，將管夾管理中心設置在要求規格，關閉油電機；根據齒組織，移動小直線模塊，用定位銷固定小直線模塊，旋轉頂線，擰緊夾頭，準確定位管夾；啟動大直線模塊電機，移動大直線模塊控制臺，使管夾管理中心與導輪設備管理中心重疊，關閉電機；啟動液壓缸電機，夾住大直線模塊控制臺，保持控制臺（臂旋轉管理中心）的準確定位。
精軋管放置在兩個槽板4中，卡緊液壓缸1推動模座3卡緊。彎曲部分由齒條交流伺服電機操作，彎曲旋轉由交流伺服電機操作。彎曲的實際效果是高精度的。

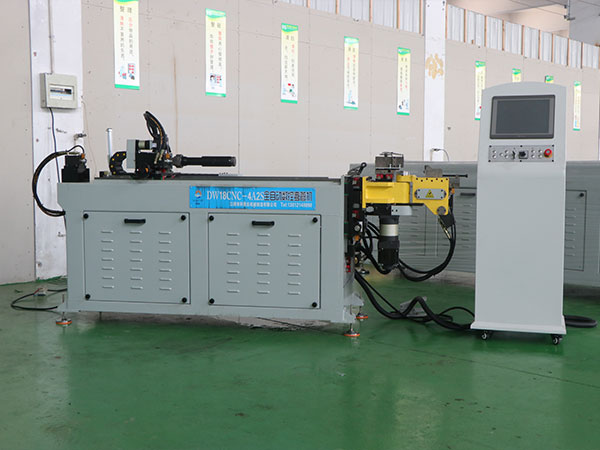

彎管機主要由大直線模塊、臂式驅動設備、臂式、中直線模塊、旋轉支撐、小直線模塊等部件組成。臂式驅動設備安裝在大直線模塊側面，臂根據旋轉支撐固定在大滑臺上，中直線模塊固定在臂上，改變大中直線模塊部分，調整旋轉管理中心與筒夾軸之間的間距，即調整管道彎曲半經。設備整體結構原理，實際操作方便全自動技術輸入，數控機床操作，非常準確高效。
